공기 터미널 장치

하이에어코리아의 공기 터미널 장치는 선박의 해당 구역에 온습도 및 안락한 공기 유동 등 최적의 조건으로 공기를 공급하기 위해 다양한 제품으로 구성되어 있습니다.

하이에어코리아의 공기 터미널 장치는 단일닥트시스템, 이중닥트시스템 또는 재가열시스템등 선박의 공조 시스템에 적합하도록 제작되었습니다. 캐빈 유닛은 용도 및 설치 방법에 따라 천정형 또는 벽걸이형이 있으며 천정형 디퓨저 또는 그릴을 설치하여 공기를 공급합니다.

하이에어코리아의 공기 터미널 장치는 고객이 요구하는 냉난방 부하에 따른 풍량을 공급할 수 있도록 소형으로 설계되었습니다. 모든 공기 터미널 장치는 풍량을 조절할 수 있는 장치가 있습니다.
또한 이중닥트시스템 및 재가열시스템에는 개별적인 온도 제어 장치가 제공되며 소음 감소를 위한 특별한 설계로 선박의 거주 구역에 만족스러운 소음 수준을 유지시켜 줍니다.

공기 터미널 장치를 통하여 양질의 공기를 공급하고 안락한 환경을 유지 할 수 있습니다.

  • 특징

    캐빈 유닛

    구조
    • 공조기와 연결되는 원형 연결부
    • 닥트 내부 및 댐퍼로 풍량을 조절할 떄 발생하는 소음을 줄이기 위한 불연성 자재로 제작된 소음 감소 장치
    • 풍량 조절을 위한 조작 레버
    • 아연도금 강판으로 제작된 외부 케이싱
    • 냉연 강판으로 제작된 디퓨저
    • 디퓨저 색상은 기본적으로 흰색(RAL 9016)이며, 고객이 요구하는 색상으로 변경 가능
    • 인증서 - 유럽연합의 해상용장비규정 2014/90/EU의 모듈 B 및 D에 적합한 내화시험인증서(“B-0/B-15” 등급의 격벽 및 천정에 대한 내화 규정)
    엑세서리
    • 온도 조절 장치(재가열 히터가 설치된 RS 모델만 해당 됨)

    회수 및 배기용 그릴

    구조
    • 덕트와 연결되는 원형 연결부
    • 아연도금 강판으로 제작된 외부 케이싱
    • 알루미늄으로 제작된 그릴
    • 그릴 색상은 기본적으로 회색(RAL 9006)이며, 고객이 요구하는 색상으로 변경 가능

    팡카 루버

    풍량이 부족한 구역이나 국부적으로 풍량을 공급

    구조
    • 알루미늄으로 제작된 노즐 및 디퓨저
    • 노즐 색상은 회색이며, 색상 변경은 불가능 함

    급기용 노즐(HT)

    창문 제상용으로 사용

    구조
    • 플라스틱으로 제작된 슬리브 및 노즐
    • 노즐 색상은 회색이며, 색상 변경은 불가능 함

    배기용 노즐(KU 100, KU 160)

    구조
    • 냉연 강판으로 제작된 디퓨저 및 슬리브
    • 디퓨저 색상은 기본적으로 흰색(RAL 9003)이며, 고객이 요구하는 색상으로 변경 가능
  • 옵션

    캐빈 유닛

    • 스테인리스강으로 제작된 외부 케이싱
    • 외부 케이싱 설치용 앵글
    • 재가열용 히터가 부착된 캐빈 유닛용 온도 조절 장치

    회수 및 배기용 그릴

    • 스테인리스강으로 제작된 외부 케이싱
    • 외부 케이싱 설치용 앵글
    • 풍량 조절 댐퍼

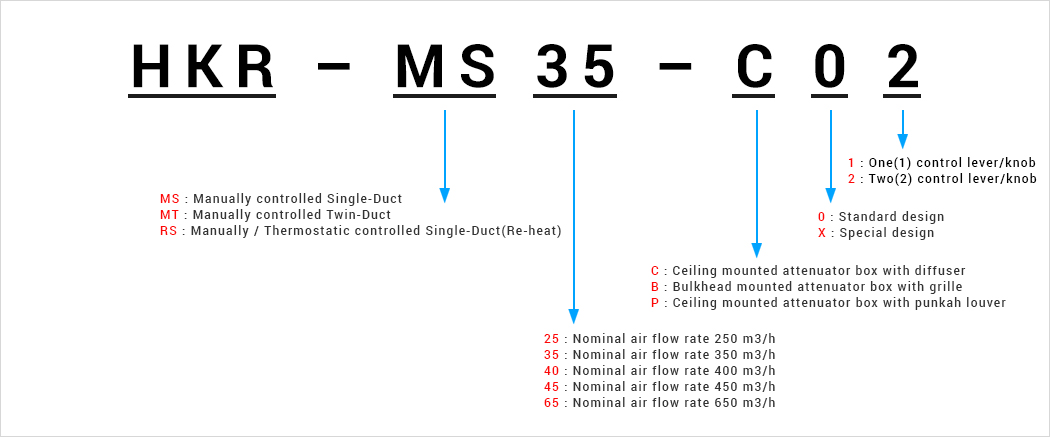

  • 제품선택

    AIR TERMINAL DEVICE

    DESCRIPTION MODEL CERTIFICATE APPLICATION REMARK
     CABIN UNITS HKR-RS25 MED Module B & D CABIN, OFFICE, ETC RE-HEAT
    HKR-RS35 MED Module B & D CABIN, OFFICE, ETC RE-HEAT
    HKR-RS45 MED Module B & D CABIN, OFFICE, ETC RE-HEAT
    HKR-MS25 MED Module B & D CABIN, OFFICE, ETC
    HKR-MS35 MED Module B & D CABIN, OFFICE, ETC
    HKR-MS40 N/A OFFICE, MEETING ROOM, ETC
    HKR-MS65 N/A OFFICE, MEETING ROOM, ETC
    HKR-MT25 MED Module B & D CABIN, OFFICE, ETC
    HKR-MT35 MED Module B & D CABIN, OFFICE, ETC
    HKR-DLQ-AG N/A MEETING ROOM, RECREATION, ETC
     RETURN & EXHAUST
    GRILLE
    HKR-MLG55L N/A CORRIDOR, MEETING ROOM, ETC
    HKR-MLG55S N/A CORRIDOR, MEETING ROOM, ETC
    HKR-MLG90L N/A CORRIDOR, MEETING ROOM, ETC
    HKR-MLG90S N/A CORRIDOR, MEETING ROOM, ETC
    HKR-MCJ60 MED Module B & D CABIN, OFFICE, ETC
    SUPPLY
    PUNKAH LOUVER
    PK No.6 N/A SPOT COOLING, ETC
    SUPPLY NOZZLE HT N/A DEFROSTING NOZZLE FOR WINDOW
     EXHAUST NOZZLE KU 100 N/A TOILET, SHOWER, ETC
    KU 160 N/A TOILET, SHOWER, ETC
  • 문서

    추가자료 필요 시 영업 담당자에게 문의 바랍니다.

    3 MERCHANT_AIR TERMINAL DEVICE DOWNLOAD
    2 Standard Drawing Air Terminal Unit DOWNLOAD
    1 Sound Attenuator Performance Test Sheet DOWNLOAD
