원심형 송풍기

하이에어코리아의 원심형 송풍기는 경구조로 높은 효율을 위해 특별히 설계 되었습니다. 작동 환경이 비교적 양호한 실내에 설치되며 비교적 소형으로 환기 목적으로 사용할 수 있습니다.

모든 제품은 크기, 효율성, 신뢰성 및 유지보수성을 고려하여 제작되었습니다. 당사의 원심형 송풍기는 선박의 일반적인 요구 사항을 만족 할 수 있는 비용 대비 효율적인 장치입니다.

하이에어코리아의 원심형 송풍기는 다양한 해상 조건에서 작동하도록 특별히 제작되었습니다. 원심팬을 사용할 경우 축류팬보다 높은 정압이 요구되는 강제 환기가 필요한 경우에 유용합니다.

  • 특징

    CLC/CHC

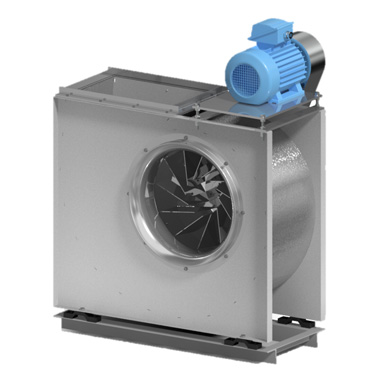

    • CLC / CHC(벨트 구동형 원심팬) 는 경구조의 저압 및 고압용 팬으로서 선박에 다양하게 적용할 수 있습니다.
    • 원심형 송풍기는 저소음 용으로 설계 되었습니다.
    • CLC 는 임펠러 직경이 250 ~ 500 mm 의 4 가지 모델로 구성되며, CHC는 임펠러 직경이 500 / 630 mm 의 가지 모델로 구성됩니다.

    CK

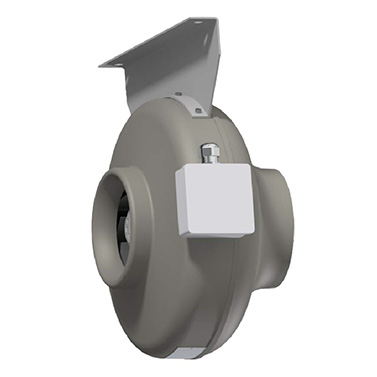

    • CK(원심형 닥트팬) 는 저압 & 저소음 송풍기로 소형 환기 설비로 사용합니다.
    • CK 는 역방향 곡면 날개가 적용된 임펠러를 사용합니다. 원형 닥트에 설치하기 위한 작고 실용적인 설계가 특징입니다.
    • CK 는 상대적으로 높은 압력과 긴 닥트에 사용할 수 있으며 최소한의 소음으로 작동합니다.
    • CK 는 1x220V, 60Hz 로 전원 공급되며, 보호 등급은 IP44 가 적용됩니다.
  • 옵션

    CLC/CHC

    • 방진 마운트
    • 플럭시블 연결 닥트
    • 카운터 플랜지
    • 보호 스크린이 있는 카운터 플랜지
    • 소음기

    CK

    • 플럭시블 연결 닥트
    • 보호 스크린
    • 장착 지지대
  • 용량

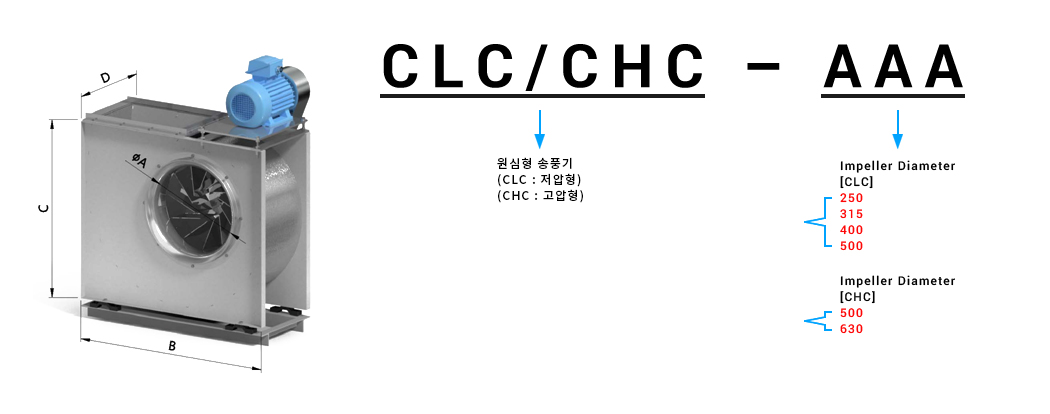

    CLC/CHC

    Unit : [mm]

    SPEC' ØA B C D MAX. AIRFLOW RATE(m3/h) MAX. STATICPRESSURE(Pa)
    MODEL
    CLC-250 250 560 445 310 1,000 550
    CLC-315 315 690 595 410 1,500 700
    CLC-400 400 800 700 485 4,500 1,000
    CHC-500 500 1,000 850 600 7,000 1,100
    CHC-630 630 1,246 1,063 758 10,000 1,300

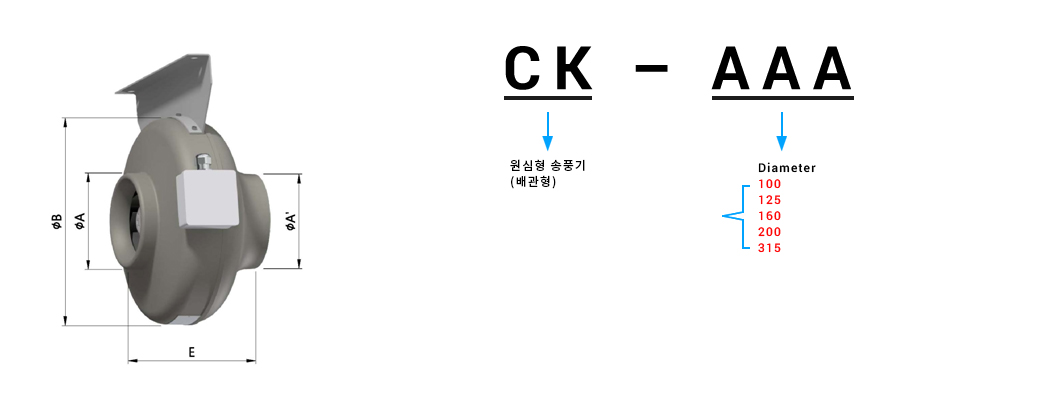

    CK

    Unit : [mm]

    SPEC' ØA ØA' ØB E MAX. AIRFLOW RATE(m3/h) MAX. STATICPRESSURE(Pa)
    MODEL
    CK 100C 100 100 242 187 356 544
    CK 125C 125 125 242 185 511 499
    CK 160C 160 160 344 228 1,015 571
    CK 200A 200 200 344 226 1,091 564
    CK 315C 315 315 402 257 1,663 850
  • 문서

    추가자료 필요 시 영업 담당자에게 문의 바랍니다.

    2 MERCHANT_VENTILATION_CENTRIFUGAL FAN DOWNLOAD
    1 Sample drawing DOWNLOAD
