해양

댐퍼

차단댐퍼

하이에어코리아의 차단댐퍼는 닥트 내부의 공기 이동을 차단하는데 효과적입니다. 본 차단댐퍼는 폭발성 대기에 적용할 수 있도록 유럽연합의 방폭장비규정 2014/34/EU 역시 공급 가능합니다.

본 차단댐퍼는 사각 덕트와 원형 덕트 모두에 적용이 가능합니다.

차단댐퍼에는 기계식 위치 감지 스위치 또는 근접 센서가 부착되고 전기식 또는 공압식 액츄에이터가 적용될 수 있습니다.
본 개폐 감지 장치를 통하여 모니터링과 컨트롤 시스템에서 원격으로 댐퍼의 개폐 상태를 알 수 있습니다.

차단댐퍼는 -40 ~ +60℃사이의 온도에서 사용할 수 있으나 부속품에 따라 변경될 수 있습니다.

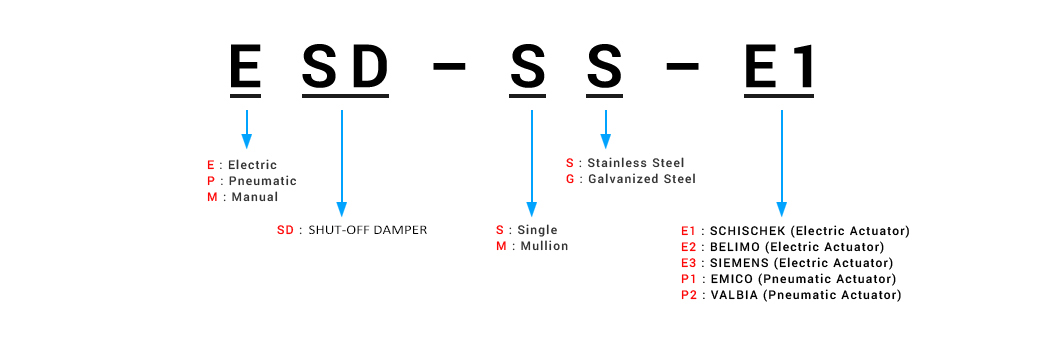

  • 특징
    • 단일 유형의 최대 크기는 1,200 mm(W) X 1,400 mm(H) 이며, 멀리언 구조의 최대 크기는 2,500 mm(W) X 2,900 mm(H) 입니다. 차단댐퍼의 보호카바에서 개폐 상태를 확인할 수 있습니다. 차단댐퍼 작동의 최대 덕트 압력은 5,000 Pa 입니다.
    전기식 차단댐퍼
    • 전기식 액츄에이터가 부착된 차단댐퍼의 전원은 직류 또는 교류 24~230V입니다.
      전원이 차단되면 차단댐퍼는 닫힙니다.
    공압식 차단댐퍼
    • 공압식 액츄에이터가 부착된 차단댐퍼는 5~8 기압의 청정하고 건조한 계장용 압축공기를 공급해야 합니다.
      공기가 차단되거나 압력이 너무 낮으면 차단댐퍼는 닫힙니다.
    수동식 차단댐퍼
    • 운전자가 댐퍼를 열고 닫을 수 있도록 댐퍼 케이싱 측면에 핸들이 제공됩니다.
      핸들과 함께 설치된 개폐표시판에 댐퍼의 개폐 상태를 시각적으로 확인할 수 있습니다.

    공기 누출 등급

    • 스프링 타입 측면부 씰이 아래에 주어진 EN1751 기준의 누설 등급 만족을 위해 설치됩니다.
    Damper sectional area Casing leakage Blade leakage
    ≥0.16㎡ Class B Class 3
    <0.16㎡ Class B Class 2

    표준 구조

    Part Material Thickness Finishing
    Casing Carbon steel 3 ~ 10 mm Painted / Galvanized
    Stainless steel 3 ~ 10 mm Passivation
    Blades Galvanized steel 1.6 mm x 2 (Double skin) -
    Stainless steel 1.5 mm x 2 (Double skin) Passivation
    Shafts Carbon steel Φ19 Galvanized
    Stainless steel Φ19 Passivation
    Linkage Carbon steel 3 ~ 8 mm Painted / Galvanized
    Stainless steel 3 ~ 8 mm Passivation
    Linkage bar Carbon steel 3 ~ 8 mm Painted / Galvanized
    Stainless steel 3 ~ 8 mm Passivation
    Side seal Stainless steel 0.25 mm -
    Bearings (Bush type) Stainless steel or Brass - -

    전기 계통도

  • 옵션
    • 전기식 댐퍼 개폐 스위치
    • 공압식 댐퍼 개폐용 밸브판
    • 비상용 압축공기통
    • ATEX 인증서
    • 보호용 카바 수정
    • 공기 누설 입회 시험
  • 용량

    일반 배치도

    NOTES
    • 1. Standard flange drilling is in accordance with ISO 15138:2007 ANNEX E
    • 2. Transition spigot can be added on request
    • 3. Enclosure size "X" (If required)
    TYPE "X" REMARK
    PNEUMATIC Min. 225 ㎜ / Max. 420㎜ With enclosure
    ELECTRIC Min. 180 ㎜ / Max. 300㎜ With enclosure

    차단댐퍼 무게표

    Weight (kg, Without actuator)
    Height
    (H, mm)
    Width (W, mm)
    100 200 300 400 500 600 700 800 900 1000 1100 1200
    100 7 9 11 15 17 20 22 24 27 29 36 39
    200 9 12 15 18 21 24 27 29 32 35 42 45
    300 12 15 18 22 25 28 31 34 37 41 48 52
    400 16 20 23 26 30 33 37 40 44 47 55 59
    500 19 22 26 30 34 38 41 45 49 53 61 65
    600 22 26 30 35 39 43 47 51 55 59 68 73
    700 25 29 34 38 43 47 52 56 60 65 74 79
    800 28 33 38 43 48 52 57 62 67 71 82 87
    900 31 36 41 46 51 57 62 67 72 77 88 93
    1000 35 40 45 51 56 62 67 73 78 84 95 100
    1100 40 46 52 58 64 70 76 83 89 95 101 107
    1200 43 49 56 62 68 75 81 88 94 100 107 113
    1300 49 54 61 66 73 82 90 96 101 107 112 121
    1400 55 60 67 73 80 90 99 103 109 115 120 131
    • Weights above are with casing thickness of 3 mm.
  • 문서

    추가자료 필요 시 영업 담당자에게 문의 바랍니다.

    3 Installation, Operation and Maintenance Manuals_Manual DOWNLOAD
    2 Installation, Operation and Maintenance Manuals_Electric DOWNLOAD
    1 Installation, Operation and Maintenance Manuals_Pneumatic DOWNLOAD
