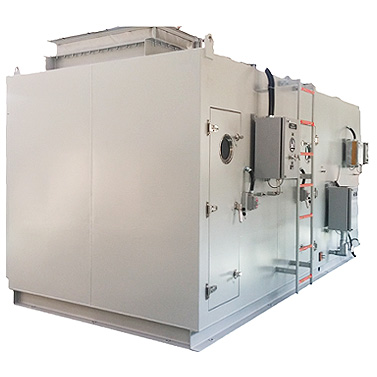

공기 조화 장치(원전용)

하이에어코리아 공기 조화 장치는 원자력 발전소의 가혹한 조건에서 최적으로 운전이 되도록 설계되었습니다.

하이에어코리아 공기 조화 장치는 크기, 효율, 신뢰성을 고려하고 쉽게 정비할 수 있도록 설계되어 원자력 발전소에서 사용하기에 매우 적합합니다.

이 장치는 주요 고객과 긴밀히 협력하여 개발되어 가장 까다로운 요구사항을 충족할 수 있습니다.

특수한 용도에 적합한 진정한 장비입니다.

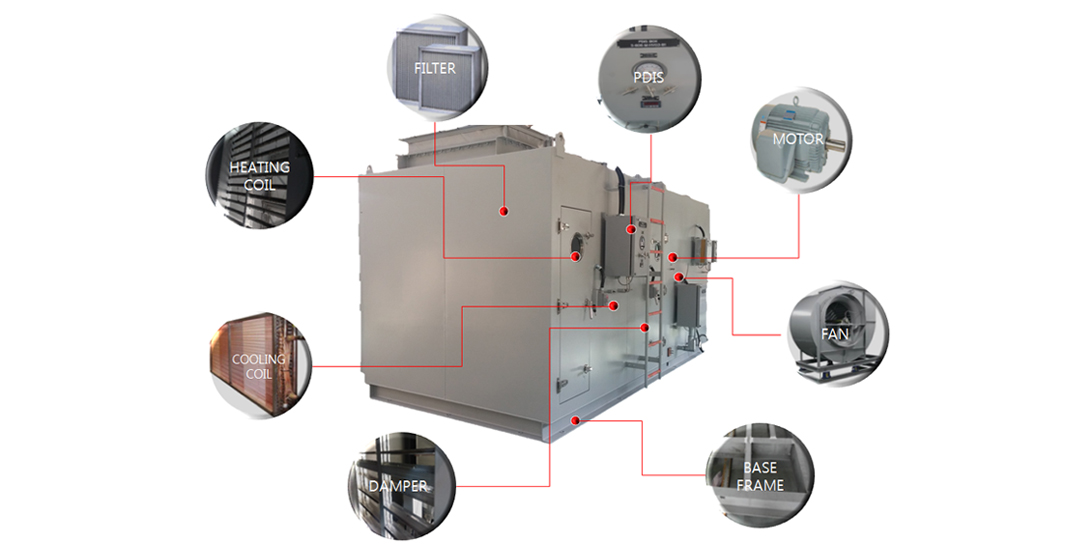

  • 특징

    케이싱

    • 0.8 mm 두께의 아연도금강판 내벽과 3.2~4.5 mm 두께의 탄소강 외벽의 이중 패널 사이에 25mm 두께의 유리섬유 보온재 사용
    • 각 구역은 지진 가속도를 포함하여 지정된 설계 하중을 충족시킬 수 있도록 설계되었고, 조립 또는 유지 보수가 필요한 곳에 액세스 패널 설치
    • 케이싱 설계 압력은 ASME N509의 요구 사항에 따라 팬 차단 압력의 1.25 배 이상

    하부 프레임

    • 탄소강 재질의 하부 시트
    • 운송, 탑재 및 운전 하중을 고려한 설계
    • 배수관의 탈/부착이 용이하도록 설계

    송풍기

    • ASME AG-1에 따라 설계, 제작 및 시험 된 원심형 또는 축류형 적용
    • 원심형
    • 탄소강(SS400) 재질의 케이싱과 임펠러
    • 후곡/양흡입배폭형 및 비과부하 임펠러 사용
    • V-벨트 구동, 팬 벨트 가드 포함
    • 블레이드는 후곡형으로 형상은 에어포일 또는 판형 적용
    • 축류형
    • 케이싱 재질은 탄소강이며 블레이드 재질은 알루미늄 합금
    • 블레이드는 제조 시 각도를 조절하여 고정 가능

    전동기

    • 고효율 적용
    • 주철

    케이싱

    • 방수방진 등급 : IP 54/55
    • 전원 : 480Vac, 60Hz, 3-phase
    • 과부하율 : 1.15(전폐외선형), 1.0(전폐공랭형)
    • 본체구조 : 원심형 팬은 전폐외선형(IC 411), 축류형 팬은 전폐공랭형(IC 417) 적용
    • NEMA 등급 : B

    댐퍼

    • ASME AG-1 및 AMCA 500D에 따라 설계, 제작 및 테스트
    • 수동 평형익 댐퍼 적용

    냉각코일

    • ASME AG-1에 따라 설계, 제작 및 시험
    • 동관 / 알루미늄 핀
    • 냉매 : R-407C 또는 냉수
    • 냉수 냉각코일은 AHRI 인증 제품 사용

    난방코일

    • 스테인리스 스틸 관 / 핀
    • 가열 매체 : 전기

    필터

    • 폭 24 인치 x 높이 24 인치 x 깊이 11-1/2 인치의 표준 제품 사용. 90~95%의 효율로 초기 압력손실이 수두 0.65인치 이하이며 공기 유량은 1,500 ~ 2,000 cfm 임
    • 프레임은 작동 압력에 견딜 수 있도록 설계
    • 임시 필터 제공(ASHRAE 52.1에 따라 2,000 cfm 기준 최소 80~89 %의 효율)
    • UL 900 인증 제품
  • 용량

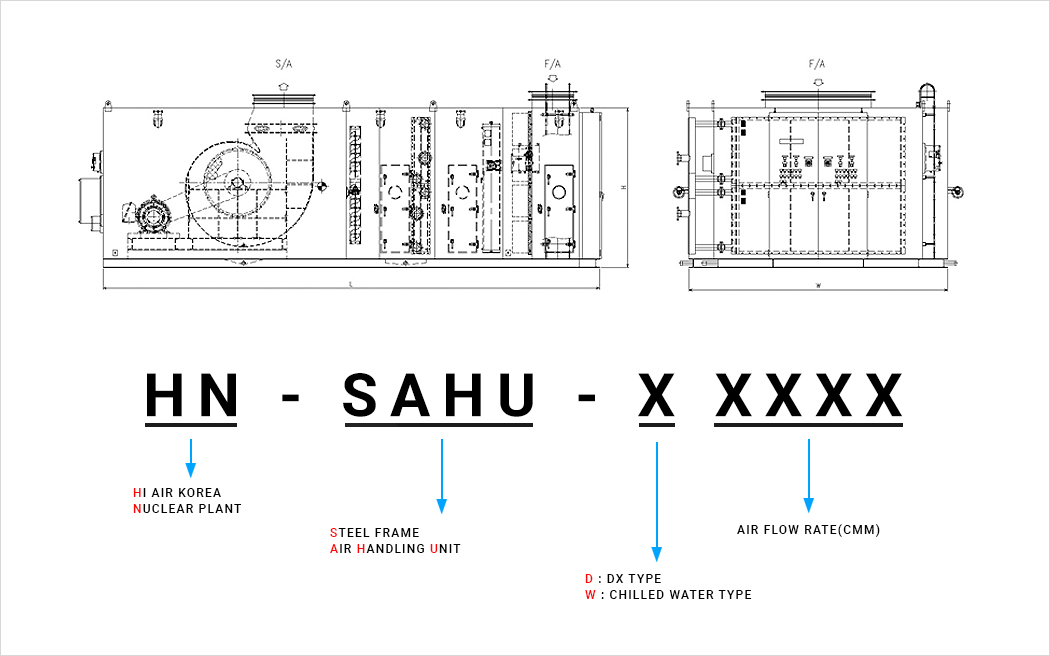

    MODEL NO. SUPPLY FAN
    AIR FLOW RATE
    STATIC
    PRESSURE
    COOLING CAPACITY HEATING CAPACITY DIMENSION WEIGHT
    m3/min Pa kcal/hr kW USRT kcal/hr kW W
    (mm)
    H
    (mm)
    L
    (mm)
    kg
    HN-SAHU-W0200 200 1,600 180,700 210 60 266,730 310 2,200 2,000 4,000 4,000
    HN-SAHU-W0500 500 1,500 301,100 350 100 447,420 520 3,400 2,200 6,400 7,000
    HN-SAHU-W0600 600 2,000 361,400 420 120 473,230 550 3,500 2,300 7,000 8,000
    HN-SAHU-W0800 800 3,000 542,100 630 180 688,340 800 3,700 2,500 7,300 12,000
    HN-SAHU-W0900 900 2,600 602,300 700 200 344,170 400 4,300 2,500 7,400 13,000
    HN-SAHU-W1000 1,000 2,600 692,600 805 230 369,980 430 4,500 2,600 7,500 14,000
    HN-SAHU-D0400 400 1,800 103,250 120 35 129,060 150 2,400 2,100 4,700 5,000
    HN-SAHU-D0500 500 2,100 275,330 320 90 387,190 450 3,400 2,200 6,400 7,000
    HN-SAHU-D0600 600 2,000 887,750 260 74 335,560 390 3,500 2,300 7,000 8,000
