공기정화기(원전용)

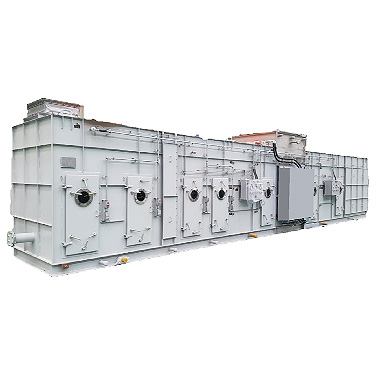

하이에어코리아 공기정화장치는 원자력 발전소의 열악한 조건에서 최적으로 작동하도록 설계되었습니다.

하이에어코리아 공기정화장치는 크기, 효율, 신뢰성 및 유지 관리성을 고려하여 원자력 발전소 방사능이 있는 먼지를 제거함으로써 깨끗한 공기를 제공하기 위해 특별히 제작되었습니다.

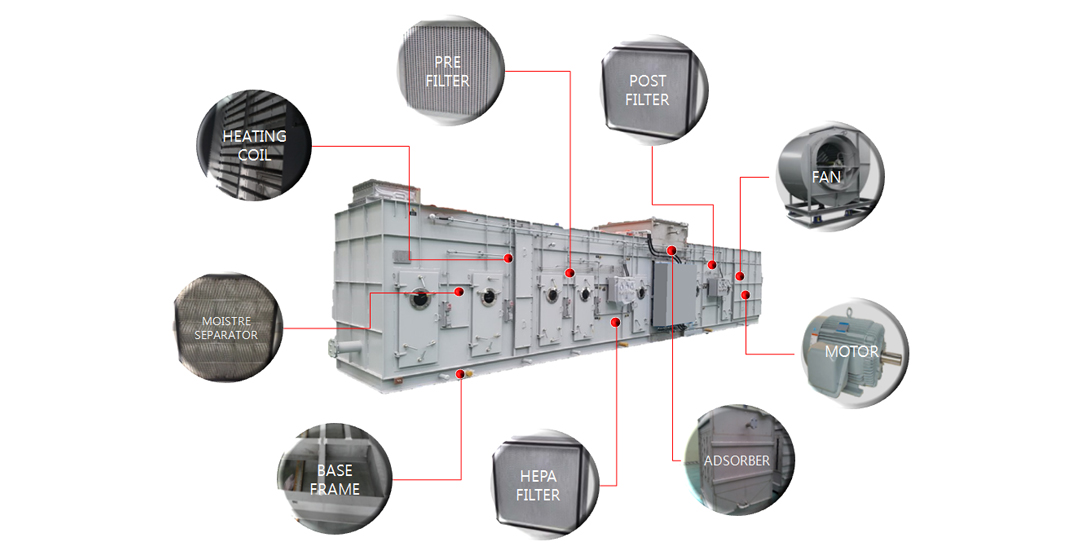

이 장치는 수분 분리기, 가열 코일, 프리 필터, HEPA 필터, 흡착기, 포스트 필터 및 팬/모터로 구성됩니다.

고객사의 요구사항과 적용되는 규정에 맞도록 맞춤 제작되는 공기정화장치입니다.

  • 특징

    케이싱

    • 최소 7 게이지 두께의 도장된 탄소강
    • 지진 가속도를 포함한 지정된 설계하중을 만족하는 충분한 강도

    하부 프레임

    • 탄소강으로 제작
    • 운송, 탑재 및 운전 하중을 고려한 설계
    • 프레임 사이의 공간에 배수관 설치가 고려된 설계

    수분 분리기

    • ASME AG-1 Section FA와 ASME N509, 5.4에 따라 설계, 제작, 테스트
    • 직경 5~10 μm의 물방울이 1000입방 피트 당 약 1.5~2.0 파운드가 포함되어 있는 공기 중 99%의 수분을 제거함

    전기가열코일

    • ASME AG-1 Section CA와 ASME N509, 5.5에 따라 설계, 제작, 테스트
    • 80%니켈과 20%크롬 열선과 금속 피복 사이에 산화 마그네슘을 절연체로 사용함
    • 전원사양 : 480Vac, 60Hz, 3-phase

    프리 필터

    • ASME AG-1 Section FB와 ASME N509, 5.3에 따라 설계, 제작, 테스트
    • 평균 대기 먼지 포집 효율은 ASHRAE 52.1 또는 ASHRAE 52.2 에 따라 효율이 90% 이상
    • 교체가능, 확장형 여과제, 건식
    • UL 900 인증

    HEPA필터 및 포스트

    • ASME AG-1 Section FC와 ASME N509, 5.1에 따라 설계, 제작, 테스트
    • UL-586 인증
    • 최소 유량 1500 scfm(2,000 scfm 권장), 크기 24 x 24 x 11 1/2 인치, 초기 압력 손실은 수두 1.3 인치 미만

    흡착기

    • ASME AG-1 Section FE와 ASME N509, 5.2에 따라 설계, 제작, 테스트
    • 흡착기 뱅크 : ASME AG-1 Section HA와 ASME N509, Section 5.0 적용
    • 흡착기 셀 (Type III) : ASME AG-1 Section FE와 ASME N509, 5.2, USNRC RG 1.140 적용
    • 흡착제 (활성탄) : ASME AG-1 Section FF 적용

    • 원심형
    • 양흡입
    • 벨트 구동방식으로서 팬 안전커버 사용

    전동기

    • 고효율 전동기
    • 주철 케이싱
    • 방진방수 등급 : IP 44
    • 전원 : 480Vac, 60Hz, 3-phase /li>

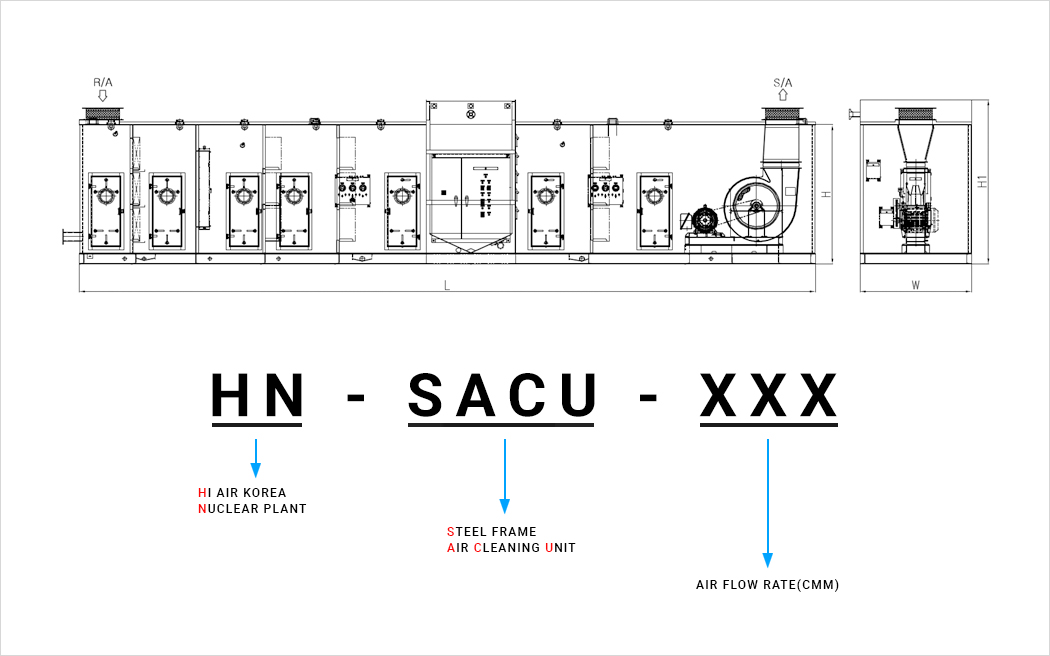

  • 용량
    MODEL NO. AIR FLOW RATE MOTOR HEATING
    CAPACITY
    ADSORBER EXTERNAL
    STATIC
    PRESSURE
      DIMENSION WEIGHT
    BED Q'TY BED
    THICKNESS
    m3/min kW kW EA  inch Pa W (mm) H (mm) H1 (mm) L (mm) kg
    HN-SACU-042 42 7.5 7 4 6 1,500 1,400 1,690 1,895 11,180 7,750
    HN-SACU-113 113 22 15 8 6 1,800 1650 1,780 1,970 12,450 10,815
    HN-SACU-142 142 22 25 8 6 1,300 1,650 1,910 2,270 12,450 10,815
    HN-SACU-227 227 30 17 8 6 1,000 1,650 2,390 2,890 12,450 13,350
    HN-SACU-255 255 30 26 8 6 1,000 2,060 2,580 3,040 13,620 14,570
    HN-SACU-419 419 93.3 43 14 4 3,300 2,720 2,580 2,970 13,060 18,820
    HN-SACU-699 699 93.3 70 16 4 2,500 3,060 3,130 3,690 13,540 28,840
