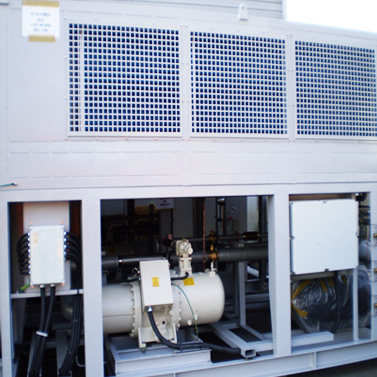

공랭식 콘덴싱 유닛(원전용)

하이에어코리아는 원자력 발전소에 설치되는 공랭식 콘덴싱 유닛을 부식성이 강한 환경에 사용 되도록 특별히 설계하고 다양한 용량에 맞게 제작하여 제공 합니다.

제품에 적용 가능한 많은 선택 사양이 있어 맞춤형 설계가 가능하며 콘덴서 코일은 동 튜브 및 알루미늄 핀을 사용합니다.

하이에어코리아의 콘덴싱 유닛은 원자력 발전소의 공기조화장치 또는 패키지 에어컨과 함께 사용하도록 설계 되었습니다.

하이에어코리아의 컨덴싱 유닛은 어떤 환경에 설치가 되어도 적합하도록 놀라운 다양성을 제공합니다.

  • 특징

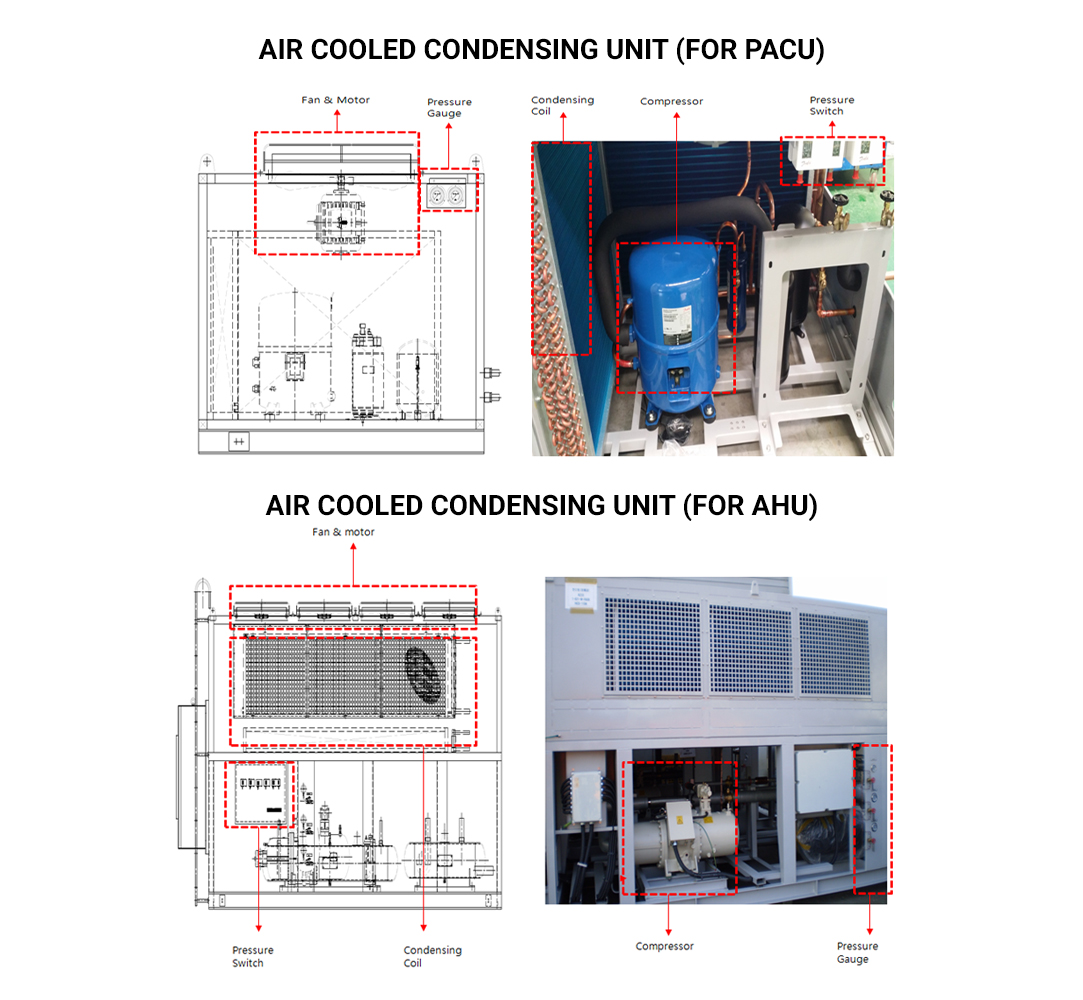

    구조

    • 1.6mm의 탄소강 소재의 싱글 스킨구조
    • 콘덴싱 코일, 압축기 및 냉각팬을 유지보수 하기 위한 탈착식 판넬 적용
    • 운전 압력을 확인하기 위한 압력 게이지 설치

    하부 프레임

    • 탄소강으로 구성
    • 선적 및 작동중 모든 부품을 견고하게 지지함

    냉각팬

    • 축류형 타입으로 안전 덮개 설치
    • 직접 구동식
    • 공장에서 모든 조립 완료 후 엄격한 품질 기준에 의한 시험진행
    • 팬 임펠러 재질 : 도장된 탄소강

    모터

    • 높은 효율
    • 주철 케이싱
    • 방수방진 등급 :IP 55
    • 전원사양 : 480Vac, 60Hz, 3-phase
    • 과부화 율 : 1.0
    • 본체 구조 : 전폐공랭형 (IC 417)
    • NEMA 등급: B

    냉각코일

    • 튜브 재질 : 동관(KS D5301-C1220T)
    • 핀 재질 : 알루미늄(KS D5101-C3771BE)

    압축기

    • 밀폐형(PACU-ACCU): IP 55
    • 반밀폐형(AHU-ACCU): IP 54
    • 냉매 : R-407C
    • 전원 : 480Vac, 60Hz, 3-phase
  • 용량

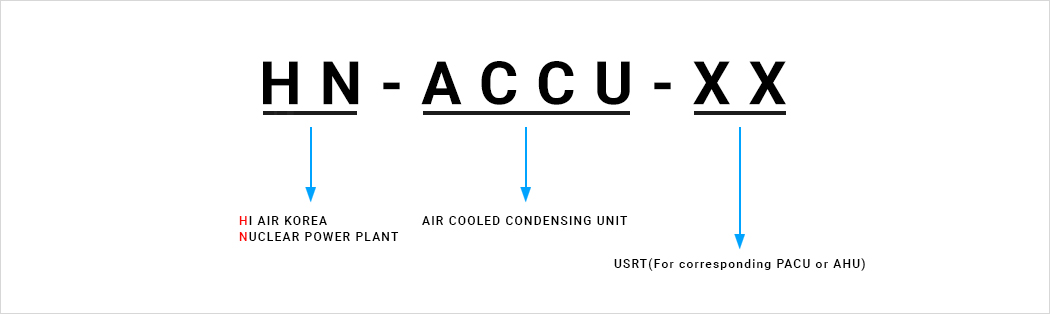

    MODEL No. COOLING
    CAPACITY
    MOTOR COMPRESSOR AIR FLOW RATE DIMENSION WEIGHT REMARK
    kW kW ㎥/min ㎥/h L(mm) W(mm) H(mm) kg
    HN-ACCU-01 1 RT 0.75 x 1 2.1 42 2,500 1,200 813 915 376 PACU
    HN-ACCU-02 2 RT 0.75 x 1 3.6 63 3,800 1,200 813 915 380 PACU
    HN-ACCU-03 3 RT 0.75 x 1 4.1 80 4,800 1,300 900 1,016 400 PACU
    HN-ACCU-05 5 RT 0.75 x 1 4.9 117 7,000 1,300 900 1,016 450 PACU
    HN-ACCU-09 9 RT 1.5 x 1 11.8 250 15,000 1,400 1,200 1,200 580 PACU
    HN-ACCU-25 25 RT 1.5 x 4 30.8 600 36,000 1,900 1,200 1,270 1,730 PACU
    HN-ACCU-70 70 RT 1.5 x 8 74.1 1,783 107,000 4,320 2,700 2,700 5,500 AHU
    • The figures can be changed as per the client's requirements.
    • Outdoor conditions : 32.2 ℃ DB, 26.7 ℃ WB
