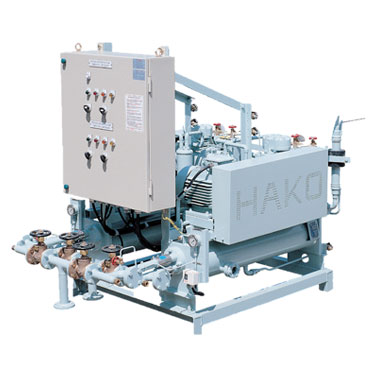

부식 창고용 콘덴싱 유닛

선박의 부식 창고용 콘덴싱 유닛은 선원의 식자재 보관을 위한 필수 장비 입니다.

하이에어코리아의 부식 창고용 콘덴싱 유닛은 온도에 민감한 식품이 신선하게 보관될 수 있도록 최적의 온도를 유지 시켜줍니다.

하이에어코리아의 부식 창고용 콘덴싱 유닛은 육고, 생선고, 유제품실, 야채고 및 쓰레기 창고에 범용적으로 사용이 가능합니다.

하이에어코리아의 부식 창고용 콘덴싱 유닛은 신뢰성을 보장하기 위해 고품질 부품을 사용합니다. 압축기는 개방형 V-밸트 구동식이며, 선택 사양으로 반 밀폐형, 직접 구동 방식도 제공됩니다. 쉘 앤 튜브 응축기는 청수 또는 해수용으로 제작 가능합니다.

고객의 요구사항에 맞는 맞춤 디자인!

  • 특징

    일반사항

    • 공급 가능한 냉각 능력 용량(3.0~10.6 kW)
    • 냉동실 온도 : -18 ~ -20 ℃
    • 해상용에 적합한 맞춤 설계

    구조

    • 최고 신뢰성을 가진 고품질 자재
    • 청수용 쉘 앤 튜브 응축기
    • 해상용 압축기 : 개방형 V-밸트 구동
    • 가스 열교환기(수직입상거리 적용 및 액냉매 흡입 예방)
    • 냉매용 필터, 흡습제와 유분리기
    • 냉매 배관과 냉각수 배관용 진동 감쇄기와 플렉시블 커넥터
    • 제한적인 공간 배치를 위한 간결한 디자인
    • 선급 규정을 준수 할 수 있는 환경 친화적 설계
    • 적용 냉매 : R-404A, R-407C, R-134a
    • 전원 사양 : 380/440/690Vac, 50/60Hz, 3-phase
    • 디지털 콘트롤러
    • 장비 부착형 제어반

    유지보수

    • 간단하고 쉬운 정비
  • 옵션
    • 반밀폐형 압축기
    • 해수용 쉘 앤 튜브 응축기
    • PLC 적용
    • 장비 분리형 제어반
    • 저온 냉동고(-21 ~ -25 ℃), 냉매 R-404A 적용 시 가능
    • 다른 냉매 사용 가능
  • 용량
    STANDARD TYPE FOR CONDENSING UNIT
    • REFRIGERANT : R-407C, POWER : 440Vac/3Ph/60Hz, Amb. TEMP. : 35 ℃, OPERATION TIME : 18 hours/day
    • FREEZE ROOM : -18 ℃, COLD ROOM : 2 ℃, MIN. AIR COOLER : △5 K
    MODEL 2T.2/
    CRKC 221019
    2T.2/
    CRKC 221016
    2N.2/
    CRKC 221016
    2N.2/
    CRKC 221014
    COOLING CAPACITY kW 3.0 3.8 4.5 5.5
    EFFICIENCY COP 1.4 1.3 1.5 1.3
    MOTOR CAPACITY kW 4.6 6.33 6.33 8.6
    COMPRESSOR(BITZER) MODEL - 2T.2 2T.2 2N.2 2N.2
    POWER kW 2.2 2.8 3.3 4.2
    REVOLUTION rpm 1,250 1,560 1,250 1,560
    CONDENSER MODEL - CRKC 221019 CRKC 221016 CRKC 221016 CRKC 221014
    EVA.TEMP. -24.7 -24.6 -25.3 -24.9
    COND.TEMP. 40.0 39.5 40.0 39.7
    CAPACITY kW 5.2 6.6 7.8 9.6
    WATER FLOW RATE ㎥/h 2.8 4.2 4.2 5.6
    C/W IN 36.0 36.0 36.0 36.0
    C/W OUT 37.6 37.4 37.6 37.5
    PRESSURE DROP kPa 38.7 38.3 38.3 38.8
    DIMENSION LENGTH
    (mm)
    1,248 1,248 1,248 3,300
    WIDTH
    (mm)
    1,446 1,446 1,446 1,446
    HEIGHT
    (mm)
    1,415 1,415 1,415 1,415
    PRODUCT WEIGHT(Dry) kg 635 659 661 685
    STANDARD TYPE FOR CONDENSING UNIT
    • REFRIGERANT : R-407C, POWER : 440Vac/3Ph/60Hz, Amb. TEMP. : 35 ℃, OPERATION TIME : 18 hours/day
    • FREEZE ROOM : -18 ℃, COLD ROOM : 2 ℃, MIN. AIR COOLER : △5 K
    MODEL 4T.2/
    CRKC 221014
    4T.2/
    CRKC 271028
    4P.2/
    CRKC 271027
    4P.2/
    CRKC 271026
    4N.2/
    CRKC 271026
    COOLING CAPACITY kW 6.1 7.5 8.9 9.6 10.6
    EFFICIENCY COP 1.5 1.3 1.4 1.9 1.7
    MOTOR CAPACITY kW 8.6 12.7 12.7 12.7 12.7
    COMPRESSOR(BITZER) MODEL - 4T.2 4T.2 4P.2 4P.2 4N.2
    POWER kW 4.5 5.6 6.5 7.1 7.7
    REVOLUTION rpm 1,250 1,560 1,405 1,560 1,405
    CONDENSER MODEL - CRKC 221014 CRKC 271028 CRKC 271027 CRKC 271026 CRKC 271026
    EVA. TEMP. -24.6 -24.5 -23.9 -24.4 -24.0
    COND.TEMP. 40.0 40.0 40.0 39.7 40.0
    CAPACITY kW 10.5 13.1 15.4 16.7 18.3
    WATER FLOW RATE ㎥/h 5.6 7.0 8.4 9.8 9.8
    C/W IN 36.0 36.0 36.0 36.0 36.0
    C/W OUT 37.6 37.6 37.6 37.5 37.6
    PRESSURE DROP kPa 38.8 39.2 39.3 39.5 39.5
    DIMENSION LENGTH
    (mm)
    1,248 1,214 1,392 1,392 1,392
    WIDTH
    (mm)
    1,485 1,443 1,443 1,443 1,443
    HEIGHT
    (mm)
    1,415 1,590 1,590 1,590 1,590
    PRODUCT WEIGHT(Dry) kg 765 945 951 951 955
  • 문서

    추가자료 필요 시 영업 담당자에게 문의 바랍니다.

    2 MERCHANT_CONDENSING UNIT FOR COLD CHAMBER DOWNLOAD
    1 Standard drawing DOWNLOAD
