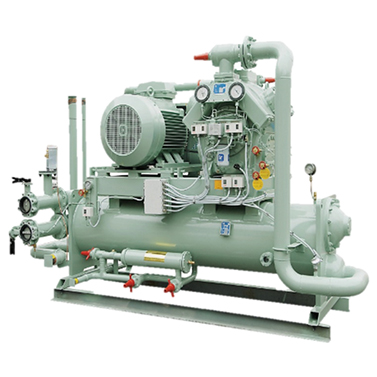

공조용 콘덴싱 유닛

하이에어코리아의 콘덴싱 유닛은 중소형 규모의 냉각 용량에 적합하도록 구성되어 있습니다.

해양용 콘덴싱 유닛은 냉매 압축기 및 청수 또는 해수 냉각 방식의 응축기로 구성되며, 냉각 용량 81 kW 에서 631 kW의 다양한 용량으로 제공됩니다.

고품질 소재로 최고의 성능을 발휘하도록 구성되며 작고 가볍게 제작 됩니다. 개방형 압축기는 V-밸트로 구동되며, 반밀폐형 압축기는 직결 구동 됩니다. 쉘 앤 튜브 응축기는 청수 또는 해수를 사용 합니다.

가장 단순한 구조인 콘덴싱 유닛의 장점을 이용하여 모든 해양프로젝트에 원하는 냉방시스템을 설치해 보시기를 권합니다.

  • 특징

    일반사항

    • 공급 가능한 냉각 용량(81~631 kW)
    • 해양용에 적합한 맞춤 설계

    구조

    • 최고 신뢰성을 위한 고품질의 부품
    • 청수용 쉘 앤 튜브 응축기
    • 부분 부하 조건에서 빈번한 가동/정지 없는 운전을 위한 용량 조절 장치
    • 냉매용 필터 및 흡습제
    • 냉매 배관과 냉각수 배관용 진동 감쇄기와 플렉시블 커넥터
    • 제한적인 공간 배치를 위한 간결한 디자인
    • 선급 규정을 준수할 수 있는 환경 친화적 설계
    • 적용 냉매 : R-404A, R-407C, R-134a
    • 전원 사양 : 380/440/690Vac, 50/60Hz, 3-phase
    • PLC 구성

    유지보수

    • 간편하고 쉬운 정비
  • 옵션
    • 해수용 쉘 앤 튜브 응축기
    • 액 분리기와 같은 추가 안전 장치
    • 632 kW이상 용량 적용 가능
    • 다른 냉매 사용 가능
  • 용량

    JCI(Open reciprocating type)

    STANDARD TYPE FOR CONDENSING UNIT
    • REFRIGERANT : R-407C, POWER : 440Vac/3Ph/60Hz, EVAPORATIVE TEMP. : 7.5 ℃
    • COOLING WATER : 36 ℃, SUPERHEAT : 10 K

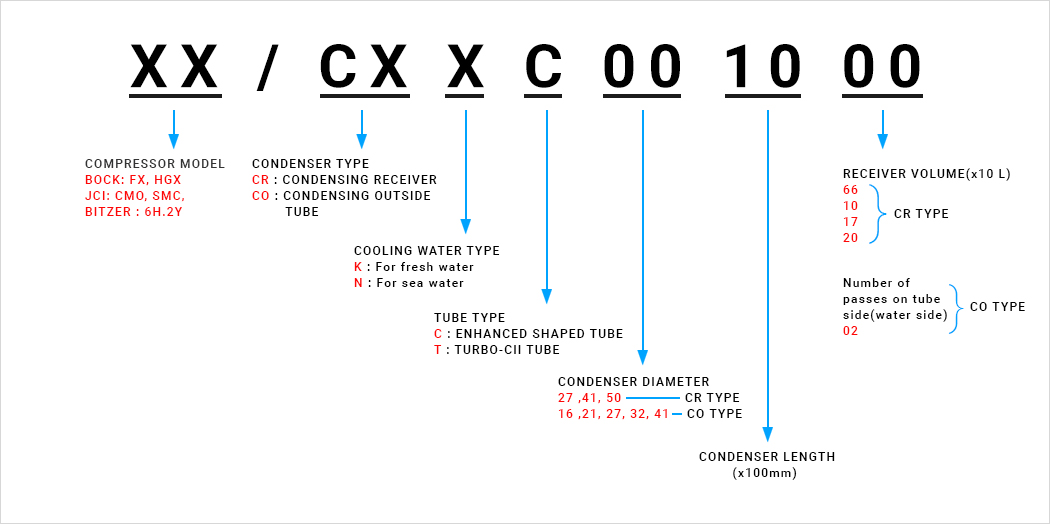

    MODEL CMO24/
    CRKT 411910-D
    CMO26/
    CRKT 411910-V
    CMO26/
    CRKT 411910-D
    CMO28/
    CRKT 411910-V
    CMO28/
    CRKT 501917-V
    COOLING CAPACITY  kW  96 122 144 156 166
    COMPRESSOR  MODEL  CMO24  CMO26  CMO26  CMO28  CMO28
    CONDENSER  MODEL  CRKC 411910  CRKC 411910  CRKC 411910  CRKC 411910  CRKC 501917
    COND. TEMP.  ℃  45 45 45 45 45
    WATER FLOW  ㎥/h  44 44 44 44 73
    MOTOR POWER  kW  34.5 43 52 63 52
    DIMENSION  LENGTH 2,315 2,330 2,315 2,340 2,340
    (mm)
    WIDTH 680 575 680 585 655
    (mm)
    HEIGHT 1,392 1,427 1,392 1,430 1,525
    (mm)
    PRODUCT WEIGHT(Dry)  kg  1,280 1,480 1,300 1,495 1,730

    JCI(Open reciprocating type)

    STANDARD TYPE FOR CONDENSING UNIT
    • REFRIGERANT : R-407C, POWER : 440Vac/3Ph/60Hz, EVAPORATIVE TEMP. : 7.5 ℃
    • COOLING WATER : 36 ℃, SUPERHEAT : 10 K
    MODEL CMO28/
    CRKT 501917-D
    CMO38/
    CRKT 501917-D
    SMC106/
    CRKT 501917-V
    SMC106/
    CRKT 502320-V
    SMC106/
    CRKT 502320-D
    COOLING CAPACITY  kW  200 208 251 299 330
    COMPRESSOR  MODEL  CMO28  CMO38  SMC106  SMC106  SMC106
    CONDENSER  MODEL  CRKT 501917  CRKT 501917  CRKT 501917  CRKT 502320  CRKT 502320
    COND. TEMP.  ℃  45 45 45 45 45
    WATER FLOW  ㎥/h  73 73 73 73 73
    MOTOR POWER  kW  63 86 86 104 104
    DIMENSION  LENGTH TBA  TBA  2,355 2,775 2,945
    (mm)
    WIDTH TBA  TBA  785 785 810
    (mm)
    HEIGHT TBA  TBA  1,690 1,690 1,730
    (mm)
    PRODUCT WEIGHT(Dry)  kg  TBA  TBA  2,050 2,110 2,380

    JCI(Open reciprocating type)

    STANDARD TYPE FOR CONDENSING UNIT
    • REFRIGERANT : R-407C, POWER : 440Vac/3Ph/60Hz, EVAPORATIVE TEMP. : 7.5 ℃
    • COOLING WATER : 36 ℃, SUPERHEAT : 10 K
    MODEL SMC106/
    CRKT 601925-D
    SMC108/
    CRKT 601925-V
    SMC108/
    CRKT 602331-V
    SMC108/
    CRKT 602331-D
    SMC112/
    CRKT 602331-D
    COOLING CAPACITY  kW  353 373 393 467 482
    COMPRESSOR  MODEL  SMC106  SMC108  SMC108  SMC108  SMC112
    CONDENSER  MODEL  CRKT 601925  CRKT 601925  CRKT 602331  CRKT 602331  CRKT 602331
    COND. TEMP.  ℃  45 45 45 45 45
    WATER FLOW  ㎥/h  110 110 110 110 110
    MOTOR POWER  kW  127 127 127 152 127
    DIMENSION  LENGTH TBA  TBA  TBA  TBA  TBA
    (mm)
    WIDTH TBA  TBA  TBA  TBA  TBA
    (mm)
    HEIGHT TBA  TBA  TBA  TBA  TBA
    (mm)
    PRODUCT WEIGHT(Dry)  kg  TBA  TBA  TBA  TBA  TBA

    JCI(Open reciprocating type)

    STANDARD TYPE FOR CONDENSING UNIT
    • REFRIGERANT : R-407C, POWER : 440Vac/3Ph/60Hz, EVAPORATIVE TEMP. : 7.5 ℃
    • COOLING WATER : 36 ℃, SUPERHEAT : 10 K
    MODEL SMC116/
    CRKT 602736-D
    COOLING CAPACITY  kW  631
    COMPRESSOR  MODEL  SMC116
    CONDENSER  MODEL  CRKT 602736
    COND. TEMP.  ℃  45
    WATER FLOW  ㎥/h  110
    MOTOR POWER  kW  180
    DIMENSION  LENGTH TBA
    (mm)
    WIDTH TBA
    (mm)
    HEIGHT TBA
    (mm)
    PRODUCT WEIGHT(Dry)  kg  TBA

    BITZER & BOCK(Open reciprocating type)

    STANDARD TYPE FOR CONDENSING UNIT
    • REFRIGERANT : R-407C, POWER : 440Vac/3Ph/60Hz, EVAPORATIVE TEMP. : 8.0 ℃
    • COOLING WATER : 36 ℃, SUPERHEAT : 10 K
    MODEL 6H.2Y/
    COKT161502
    6H.2Y/
    COKT161902
    FX76-1570/
    COKT 211502
    FX76-1800/
    COKT 211502
    COOLING CAPACITY  kW  107 136 155 178
    COMPRESSOR  MODEL  6H.2Y  6H.2Y  FX76-1570  FX76-1800
    CONDENSER  MODEL  COKT 161502  COKT 161902  COKT 211502  COKT 211502
    COND. TEMP.  ℃  45 45 45 45
    WATER FLOW  ㎥/h  25 25 44 44
    MOTOR POWER  kW  48.3 48.7 48.8 48.7
    DIMENSION  LENGTH TBA  TBA  TBA  TBA
    (mm)
    WIDTH TBA  TBA  TBA  TBA
    (mm)
    HEIGHT TBA  TBA  TBA  TBA
    (mm)
    PRODUCT WEIGHT(Dry)  kg  TBA  TBA  TBA  TBA

    BITZER & BOCK(Open reciprocating type)

    STANDARD TYPE FOR CONDENSING UNIT
    • REFRIGERANT : R-407C, POWER : 440Vac/3Ph/60Hz, EVAPORATIVE TEMP. : 8.0 ℃
    • COOLING WATER : 36 ℃, SUPERHEAT : 10 K
    MODEL FX76-2050/
    COKT 271502
    FX76-2425/
    COKT 271502
    FX18-2735/
    COKT 271902
    FX18-3235/
    COKT 321902
    COOLING CAPACITY  kW  208 247 275 336
    COMPRESSOR  MODEL  FX76-2050  FX76-2425  FX18-2735  FX18-3235
    CONDENSER  MODEL  COKT 271502  COKT 271502  COKT 271902  COKT 321902
    COND. TEMP.  ℃  47.2 47.4 48.2 46.7
    WATER FLOW  ㎥/h  73 73 73 110
    MOTOR POWER  kW  63 63 86 86
    DIMENSION  LENGTH TBA  TBA  TBA  TBA
    (mm)
    WIDTH TBA  TBA  TBA  TBA
    (mm)
    HEIGHT TBA  TBA  TBA  TBA
    (mm)
    PRODUCT WEIGHT(Dry)  kg  TBA  TBA  TBA  TBA

    BITZER & BOCK(Open reciprocating type)

    STANDARD TYPE FOR CONDENSING UNIT
    • REFRIGERANT : R-407C, POWER : 440Vac/3Ph/60Hz, EVAPORATIVE TEMP. : 8.0 ℃
    • COOLING WATER : 36 ℃, SUPERHEAT : 10 K
    MODEL HGX6/1240-4S/
    COKT 161502
    HGX6/1410-4S/
    COKT 161902
    HGX7/1620-4S/
    COKT 211502
    HGX7/1860-4S/
    COKT 211902
    COOLING CAPACITY  kW  109 125 140 160
    COMPRESSOR  MODEL  HGX6/1240-4S  HGX6/1410-4S  HGX7/1620-4S  HGX7/1860-4S
    CONDENSER  MODEL  COKT 161502  COKT 161902  COKT 211502  COKT 211502
    COND. TEMP.  ℃  50.8 50.6 48.3 48.2
    WATER FLOW  ㎥/h  25 25 44 44
    MAX. POWER CONSUMPTION  kW  36 42.6 46.3 53.3
    DIMENSION  LENGTH TBA  TBA  TBA  TBA
    (mm)
    WIDTH TBA  TBA  TBA  TBA
    (mm)
    HEIGHT TBA  TBA  TBA  TBA
    (mm)
    PRODUCT WEIGHT(Dry)  kg  TBA  TBA  TBA  TBA

    BITZER & BOCK(Open reciprocating type)

    STANDARD TYPE FOR CONDENSING UNIT
    • REFRIGERANT : R-407C, POWER : 440Vac/3Ph/60Hz, EVAPORATIVE TEMP. : 8.0 ℃
    • COOLING WATER : 36 ℃, SUPERHEAT : 10 K
    MODEL HGX7/2110-4S/
    COKT 271502
    HGX8/2470-4S/
    COKT 271902
    HGX88e/
    2735-4SCOKT 271902
    HGX88e/
    3235-4SCOKT 321902
    COOLING CAPACITY  kW  186 220 255 303
    COMPRESSOR  MODEL  HGX7/2110-4S  HGX8/2470-4S  HGX88e/2735-4S  HGX88e/3235-4S
    CONDENSER  MODEL  COKT 271502  COKT 271902  COKT 271902  COKT 321902
    COND. TEMP.  ℃  46.8 46.9 47.8 46.1
    WATER FLOW  ㎥/h  73 73 73 110
    MAX. POWER CONSUMPTION  kW  60.5 72.5 93.4 109.7
    DIMENSION  LENGTH TBA  TBA  TBA  TBA
    (mm)
    WIDTH TBA  TBA  TBA  TBA
    (mm)
    HEIGHT TBA  TBA  TBA  TBA
    (mm)
    PRODUCT WEIGHT(Dry)  kg  TBA  TBA  TBA  TBA
  • 문서

    추가자료 필요 시 영업 담당자에게 문의 바랍니다.

    2 OFFSHORE_CODENSING UNIT FOR AC DOWNLOAD
    1 Sample drawing DOWNLOAD
